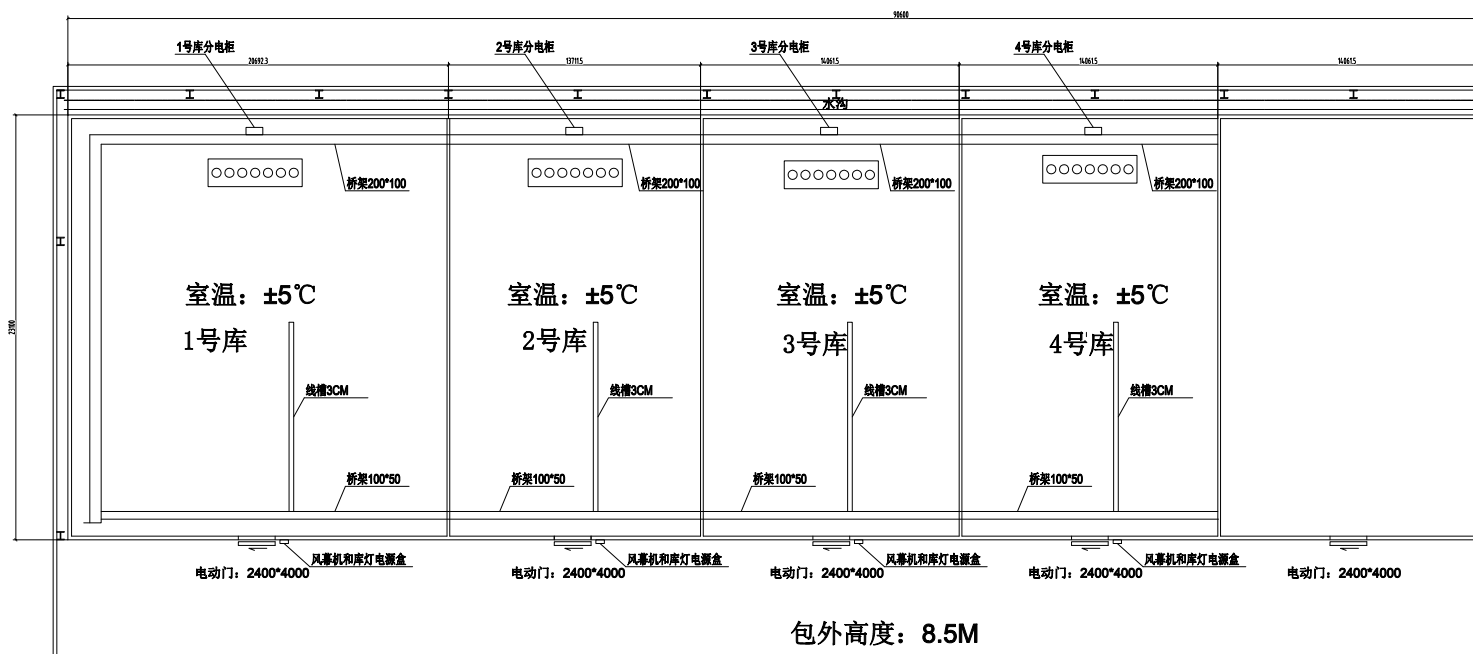

一份完善的冷庫設計圖的形成并非易事，他需要進行周全的考慮和衡量才能制定出來，設計的過程中，用戶的使用需求和安裝地點等因素均需考慮在內，才能保證更好的貼合用戶日后的使用需求。減少故障，提高效率。冷庫設計圖中的考慮要點包括以下幾點：

1、冷庫的容積

    冷庫的大小要根據常年要貯藏農產品的最高量來設計。這個容量是根據貯藏產品在冷庫內堆放所必需占據的體積，加上行間過道，堆與墻壁、天花板之間的空間以及包裝這間的空隙等計算出來。確定冷庫容量這后，再確定冷庫的長度與高度。

2、冷庫庫址的選擇與準備

    冷庫設計時還要考慮必要的附屬建筑和設施，如工作間、包裝整理間、工具庫和裝卸臺等。按使用性質，冷庫可分為分配性冷庫、零售性冷庫、生產性冷庫三類。生產性冷庫建于貨源較集中的產區，還要考慮交通便利、與市場聯系等因素。冷庫四周應有良好的排水條件，地下水位要低，冷庫底下有隔層會好一些，且保持通風良好，保持干燥對冷庫很重要。

3、冷庫保溫材料的選擇

    冷庫保溫材料的選用必須因地制宜，既要有良好的隔熱性能，又要經濟實用?，F(xiàn)代冷庫的結構正向裝配式冷庫發展，制成包括防潮層和隔熱層的冷庫構件，做到現場組裝，其優點是施工方便、快速，且可移動，但造價比較高。

4、冷庫冷卻系統的選擇

    冷庫冷卻系統的選擇主要是冷庫壓縮機與蒸發器的選用。一般情況下，小型冷庫選用全封閉壓縮機為主。中型冷庫一般選用半封閉壓縮機為主；大型冷庫選用半封閉壓縮機，但冷庫設計圖冷庫安裝及管理比較煩瑣。

5、制冷壓縮機的選擇

    在冷庫的制冷裝置中，制冷壓縮機冷庫設備的容量和數量是根據生產規模的最大熱負荷，并考慮了各制冷參數的情況下進行配置的。在實際生產中，不可能與設計條件完全一致。因此，必須根據生產實際情況進行選用和調整，以確定合理投入運行的壓縮機容量和數量，以期用最低的消耗、最適宜的條件來完成需要的冷庫的制冷任務。

    在冷庫設計安裝中選用和調整壓縮機時，應按照以下要點進行：

    1.根據冷間熱負荷的多少及蒸發器制冷能力的大小來選用壓縮機，使投入運行的壓縮機制冷能力與熱負荷及冷庫制冷設備的制冷能力相適應。

    2.當要求的蒸發溫度較高，實際的冷凝溫度較高時，需要采用雙極壓縮制冷。一般以壓縮比等于8作為分界，當壓縮比小于8時，采用單級壓縮；壓縮比大于或者等于8時，采用雙極壓縮。

    3.使每一臺機器運轉中盡可能只負擔一種蒸發溫度的熱負荷，這樣能夠得到較好的制冷效果。

    4.雙極壓縮機或雙極壓縮機組，可根據中間溫度、冷凝溫度、蒸發溫度等情況，合理調整高、低壓壓縮機的容積比。
